Az Eiffel-torony egy statikus szemével: a forma, amelyet a szél számított ki

Az Eiffel-tornyot mindenki ismeri. Kevesebben tudják, hogy a formáját nem építész rajzolta meg, hanem a szél számította ki. Nyilvános források és azok az eredeti tervrajzok alapján, amelyeket Gustave Eiffel 1900-ban kiadott, elkészítettük a torony szerkezeti elemzését. Minden adatnál követtük, honnan származik, és ahol a források eltérnek, azt nyíltan megmondjuk. Íme a lényeg egy acélszerkezetekkel foglalkozó statikus szemével.

Az ötlet nem Eiffeltől származik

1884 júniusában Eiffel két munkatársa állt elő a tervvel: Maurice Koechlin, a számítási iroda vezetője, és Émile Nouguier, a műszaki igazgató. Az első vázlat egy 300 méteres pilont mutatott négy ívelt lábbal, amelyek felfelé összetartanak. Eiffel 1884 szeptemberében szabadalmaztatta a megoldást, és mindkettőjüktől megvásárolta a jogokat.

Koechlin Zürichben közvetlenül Karl Culmann, a grafosztatika megalapítója mellett tanult. Ez nem történelmi érdekesség, hanem az egész szerkezet kulcsa: a tornyot olyan módszerrel tervezték, amelyben a számítás eredménye egy rajz. Stephen Sauvestre építész később hozzáadta a falazott lábazatokat és a lábak közötti nagy íveket. Ezek azonban tisztán díszítő jellegűek – statikailag semmit sem hordanak.

A forma, amelyet a szél számított ki

A lábak formája nem esztétikai döntés. Eiffel és Koechlin egy egyszerű feltételre építette a tervet: minden magasságban a szélből származó nyomatékot az önsúlynak kell egyensúlyoznia úgy, hogy a sarokövekben ne keletkezzen húzás. Fent kisebb a szélnek kitett felület és kisebb az erőkar, lefelé nő a nyomaték – ezért nyílnak szét a lábak a talaj felé.

Ezt Eiffel saját számítási táblái bizonyítják. A monográfia XXXIII. tábláján a torony szakaszokra van osztva, és mindegyikre grafikusan meghatározták a szélből származó hajlítónyomatékot és nyíróerőt. Az erőket vonalzóval mérték le az erősokszögön, és a lépték szerint számították át („2 mm pour 10 000 kgr”). Közvetlenül a szkennelt tábláról két szélhipotézist olvastunk le:

• 1. hipotézis: 300 kg/m² a teljes magasságon (≈ 2,94 kPa)
• 2. hipotézis: 400 kg/m² fent és 200 kg/m² lent

A második hipotézis a magassággal növekvő nyomást vezeti be. Ez ugyanaz a gondolat, amelyet ma az EN 1991-1-4 a ce(z) helyszíntényezővel fejez ki – száz évvel a szabvány megszületése előtt.

Milyen magasra célzott Eiffel? A 2,94 kPa nyomás nagyjából 69 m/s (≈ 250 km/h) szélsebességnek felel meg. Tájékoztató összehasonlításként: 24 m/s alapszélsebesség és III–IV. terepkategória esetén az EN 1991-1-4 szerint a csúcs-torlónyomás 200 m magasságban (a szabvány alkalmazási határán) nagyságrendileg 1,3 – 1,5 kPa. Eiffel értéke tehát durván kétszeres. Ez saját, szemléltető számításunk, nem forrásból vett adat, és az összehasonlítás nem egy az egyben érvényes: nem tudjuk, milyen felületre és milyen erőtényezővel alkalmazta Eiffel a nyomást. Ez saját, szemléltető számításunk, nem forrásból vett adat, és az összehasonlítás nem egy az egyben érvényes: nem tudjuk, milyen felületre és milyen erőtényezővel alkalmazta Eiffel a nyomást.

A valóság őt igazolta. A csúcs tervezett kilengési amplitúdója 70 cm volt; a mért értékek öt-nyolcszor kisebbek – általában legfeljebb 9 cm, az 1999. decemberi Lothar orkán idején (240 km/h-s szél) 13 cm.

Anyag: miért vas, és miért 18 038 kis elem

A torony nem acélból, hanem kavart (pudlingolt) vasból készült. 1887-ben ezt az anyagot a hídépítők részleteiben ismerték, a szegecselt kapcsolatokban mutatott viselkedésével együtt. Rugalmassági modulusa (≈ 193 GPa) közel áll a mai acéléhoz, folyáshatára (≈ 160 – 220 MPa) viszont érezhetően az S235 alatt van. Az anyag lágyabb és szívósabb.

Lényegesebb, hogyan gyártották. Egy kavarókemence adagonként 360–410 kg anyagot dolgozott fel, és azt kézzel kellett kiemelni. Nagy keresztmetszeteket ebből nem lehetett gyártani – így a torony 18 038 kis elemből áll össze rácsrudakká, azok pedig ismét rácsos lábakká. A rács nem díszítés. Korának kohászati technológiájából közvetlenül következik.

Alapozás: két megoldás egyetlen építményen

A négy láb nem azonos alapokon áll – és ez így helyes. A geológia döntött. Az École Militaire felőli két pillér 2 m vastag betonlemezeken áll homokos kavicsban, a talajvízszint felett. A Szajna melletti két pillérnek a vízszint alá kellett mennie: 15 × 6 m-es, sűrített levegős acél keszonokat süllyesztettek 22 m mélységig.

A betonon kemény mészkőtömbök ülnek, bennük 10 cm átmérőjű és 7,5–7,8 m hosszú horgonycsavarok (a források eltérnek), ezeken pedig öntöttvas saru. A korabeli mérnökök számítása szerint a betonalapra jutó nyomás csupán 0,49 – 0,53 MPa volt.

Szerelés: hogyan találkozott négy láb milliméteres pontossággal

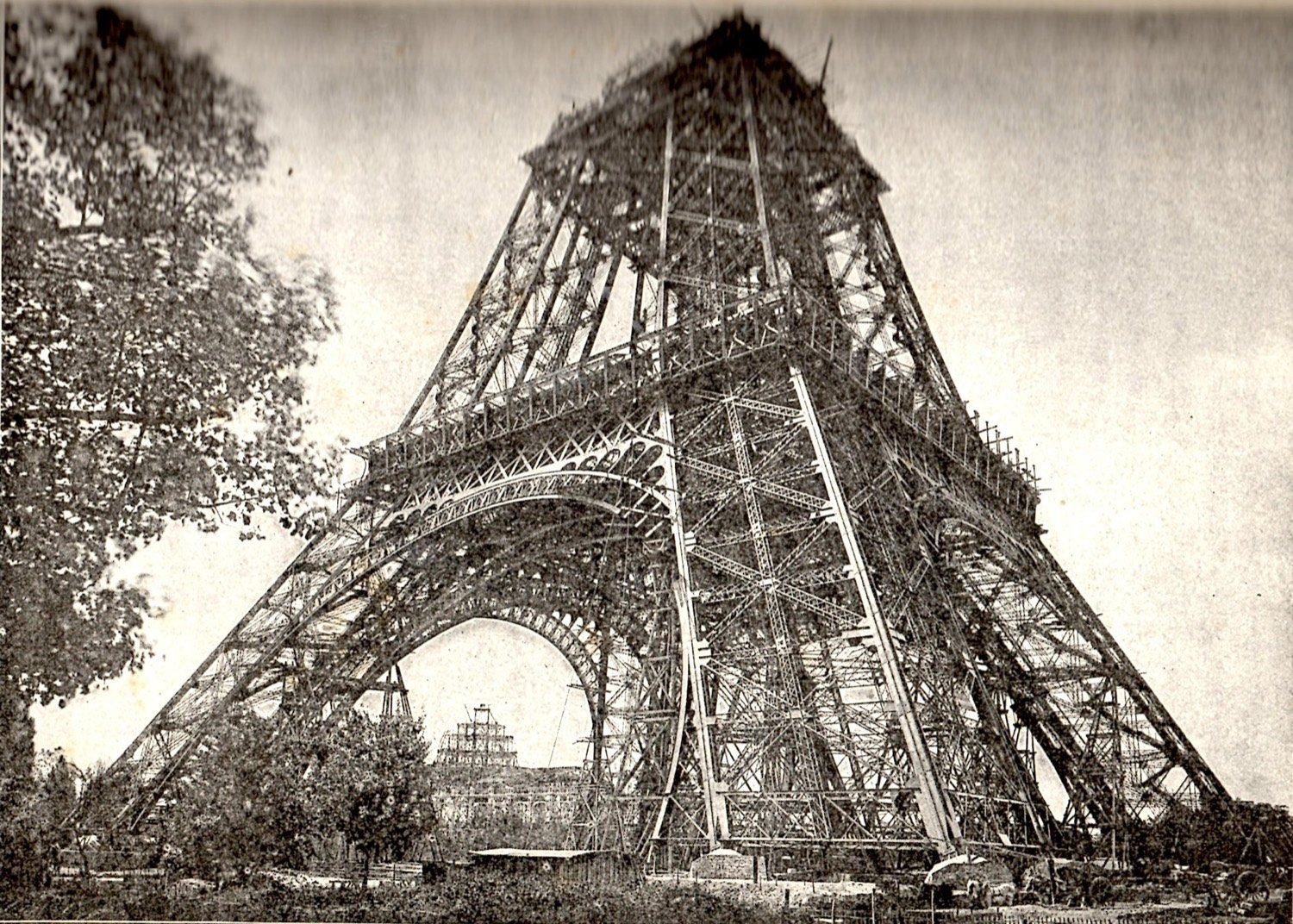

Az első szintig minden láb önálló, befelé dőlő konzol, amely csak az állványzatnak köszönhetően áll. Csak 57 m magasságban történő összekapcsolásukkal jön létre egyetlen keret. Ebben a pillanatban négy egymástól függetlenül felépített szerkezetnek kell találkoznia, és az előre kifúrt furatoknak fedésbe kell kerülniük. A szegecsfurat helyzeti tűrése 1 mm volt.

A megoldás kettős volt. A lábakat szándékosan meredekebbre építették a végleges helyzetüknél. A sarukban 800 t teherbírású hidraulikus sajtók voltak, az állványzaton pedig homokládák, amelyekből a homokot szabályozottan lehetett kiengedni. A lábat így fokozatosan lehetett süllyeszteni, amíg a csomópont a helyére nem került, majd véglegesen kiékelni.

A gyártás szervezése ma is megállná a helyét. Ötven mérnök két év alatt több mint 5 300 rajzot készített, minden elemnek saját rajza volt. A szegecsek közel 60 %-át a Levallois-Perret-i műhelyben ütötték be; az építkezésre kész, 5 méteres szakaszok érkeztek, amelyeket először szerelőcsavarokkal húztak össze, és csak ezután cseréltek melegen beütött szegecsekre. Az építkezésen egy ember vesztette életét – a korban kivételes eredmény, amely a korlátoknak, mozgatható járóhidaknak és védőhálóknak volt köszönhető.

A torony üzem közben: hőmérséklet és festés

Egy 300 méteres, szigeteletlen vasszerkezetnél a hőmérséklet nem elhanyagolható. A napsütötte oldal jobban megnyúlik, és a csúcs akár 18 cm-rel is elhajlik a naptól; az évszakos magasságváltozás mintegy 20 cm. A 18 cm-es értéket két független forrás is megerősíti.

A korrózióvédelem állandó feladat: 7 évente 60 tonna festék fogy el, a tornyot legalább 19-szer festették át teljesen. A festéknek három árnyalata van – fent világosabb, lent sötétebb –, hogy a torony az éggel szemben egyszínűnek hasson.

Mit viszünk át az Eiffel-toronyból a mai gyakorlatba

• A formát statikai feltétel határozza meg. Karcsú árbocoknál és tornyoknál ma is ugyanezt tesszük: olyan körvonalat keresünk, amelynél a sarokövben az önsúly és a szél kombinációjából nem keletkezik húzás. Csak az eszköz változott.
• A szél a magassággal nő. Eiffel második hipotézise az EN 1991-1-4 helyszíntényezőjének előfutára.
• Az anyag és a gyártás határozza meg a szerkezet tagolását. Akkor a kavarókemence kapacitása, ma a rendelkezésre álló hengerelt szelvények és a maximális szállítási hossz.
• A szerelési tűrést a sarunál kell megoldani. A rektifikálható felfekvés ma is a helyes válasz arra, hogyan kapcsoljunk össze egymástól függetlenül felépített részeket.
• Előregyártás és teljes dokumentáció. A lehető legtöbb kapcsolat a műhelyben, az építkezésre kész blokkok. Ma Teklában dolgozunk, Eiffel 5 300 rajzzal dolgozott.
• Egy építményen belül eltérő alapozás is rendben van, ha azt az altalaj diktálja, nem pedig az egységesség vágya.

Mit ellenőriztünk – és mit nem

A két szélhipotézist közvetlenül Eiffel táblájának szkenjéről olvastuk le; a sajtók 800 t-s teherbírását a tábla és egy független forrás is megerősíti; az elemek és szegecsek száma három forrásban egyezik. Az a gyakran idézett állítás, hogy a torony körvonala pontosan a szélnyomatékok görbéje, egy tudományos cikkből (Weidman & Pinelis, 2004) származik, amelyet eredetiben nem olvastunk – ezért csak elvként, nem ellenőrzött tényként közöljük.

A források eltérnek például a vas tömegében (7 300 t vs. 7 000 t), az átadáskori magasságban (300 m vs. 300,65 m) vagy az építkezésen dolgozók számában (120–300). A torony szerkezetéből vett anyagvizsgálatok nyilvánosan nem érhetők el; a megadott vasjellemzők az anyag általános tulajdonságai.

Források

• G. Eiffel: La tour de trois cents mètres, Párizs 1900, táblakötet (közkincs), Wikimedia Commons
• Wikipedia EN – Eiffel Tower, Wikipedia FR – Tour Eiffel, Wrought iron
• Structurae – Eiffel Tower
• STRUCTURE magazine – The Eiffel Tower at 125 Years (2014)
• C. Fivet, D. Zastavni, J. Ochsendorf: What Maurice Koechlin’s scientific contribution tells about his life, 5th Int. Congress on Construction History, Chicago 2015
• Fotók és rajzok: Wikimedia Commons, közkincs (public domain) és CC0. Az adatok lekérése: 2026. 09. 17. 9. 2026.
